Wasserkraftwerk – Ebnet

"

Am Südufer der Dreisam bei Flußkilometer 24,0 – auf der Westseite der Gemarkung Ebnet – befindet sich seit 1995 ein Wasserkraftwerk.
Das Kleinkraftwerk nutzte das dort vorhandene Wehr.
Zeitgleich mit dem Kraftwerk, eingebaut in den Uferbereich der Dreisam, wurde zudem ein Fischpass gebaut, der die Höhe des Wehrs in Form einer rauen Rampe überwindet.

Betreiber: Ökostromerzeugung Freiburg GmbH / A. Markowsky, www.oekostrom-freiburg.de

Das Laufwasserkraftwerk ist parallel zum Südufer der Dreisam angelegt. Der Wassereinlauf zur Druckrohrleitung steht etwas oberhalb des Wehrs, deutlich zu erkennen durch seine doppeltorige Stellfalle. Die Druckrohrleitung verläuft unterirdisch und trifft nach rund 50m bachabwärts auf das Turbinenhaus. Der Wasserauslauf befindet sich am Anfang des Fischpasses.

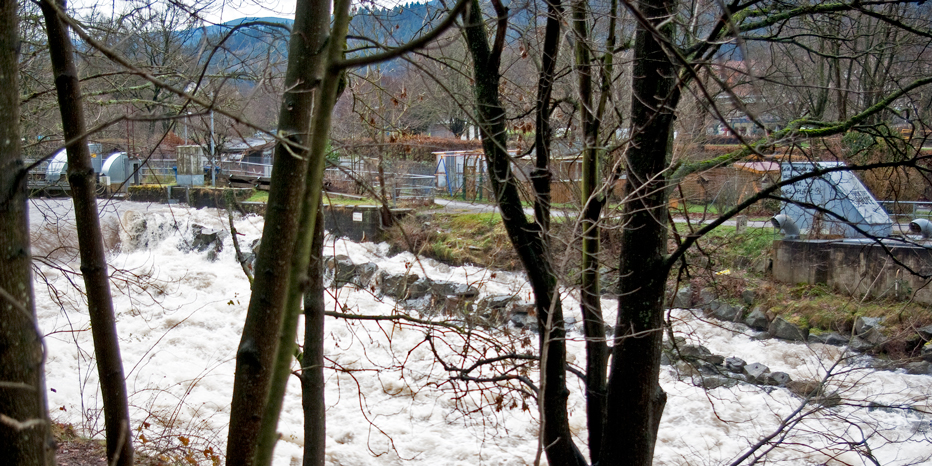

Foto oben:
Das Laufwasserkraftwerk gesehen vom Nordufer der Dreisam bei Hochwasser, daher ist der Fischpass am Südufer, vor dem Wasserkraftwerk, deutlich zu sehen. Links oben auf dem Foto der Wasssereinlauf, rechts auf dem Foto das Turbinenhaus.

Foto rechts:
Ende des Fischpasses nebem dem Wehrkopf, noch vor dem Wassereinlauf zum Wasserkraftwerk

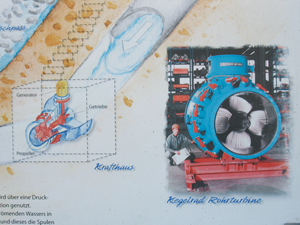

Fotos oben (1) und (2): Skizze der Anlage
(Quelle: Tafel des ehemaligen, von der badenova betreuten Freiburger Wasserwegs)
Foto (3): Tafel außen vor der Anlage mit Angaben zum Betreiber sowie technischen Daten

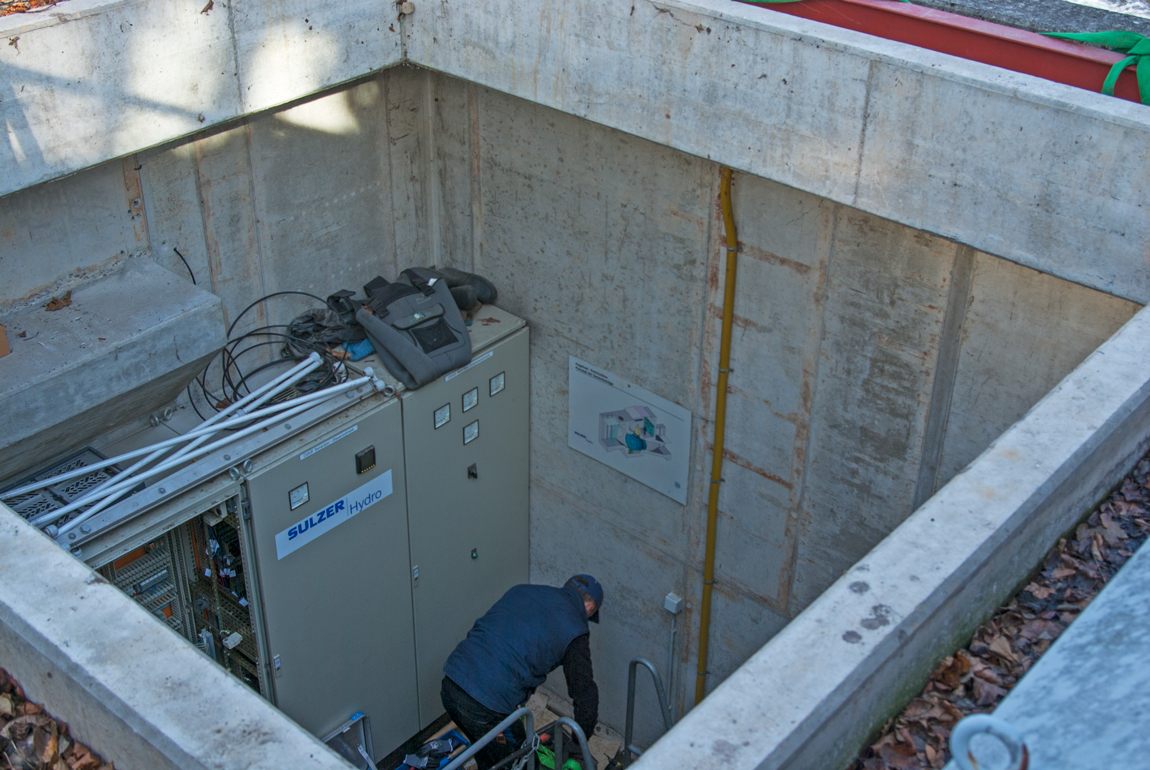

In das Ufer eingelassener Turbinenraum:

Im linken Foto geschlossen mit Blechdach und Lüftungsrohr, dahinter der Eingang zum Turbinenraum.

Im rechten Foto Blick in den Raum bei entferntem Blechdach von Dreisamuferweg aus gesehen.

Technische Daten

Turbine: Kaplan vom Hersteller Sulzer. Leistung: 260 kW. Fallhöhe 4 m. Durchfluss: 7.000 l/s. Stromertrag pro Jahr: ca. 880.000 kWh [Quelle: Hinweistafel außen am Kraftwerk, oben abgebildet]

Das Wasser der Dreisam wird über eine Druckrohrleitung der Turbine zugeleitet und trifft im Turbinenhaus auf eine Kegelrad-Rohturbine (Typ Kaplan-Rohrturbine, eine Weiterentwicklung der Kaplan-Turbine). Das Wasser strömt bei dieser Turbinenform durch den sogenannten Leitapparat auf das Laufrad, das einem Schiffs-
propeller gleicht. Es wandelt die Wasserströmung in Rotationsenergie um.
Der Leitapparat mit seinen beweglichen Klappen, die rund um den Turbinenzulauf angeordnet sind, steuert und lenkt die Wassermenge in die gewünschte Anströmung auf das Laufrad. Die Schaufeln des Laufrades werden ebenfalls entsprechend der Anströmung hydraulisch eingestellt.
Die horizontale Welle des Laufrades überträgt seine Bewegung über ein Kegelgetriebe auf die vertikale Antriebswelle, die nach außen führt und dort mit dem Generator

verbunden ist. Dieser sitzt vertikal auf dem Turbinengehäuse und wandelt die mechanische Energie in elektrische um.

Fotografien der Turbine außerhalb des Turbinenraums
Die Aufnahmen entstanden am südlichen Dreisamufer bevor die Turbine, nach einer Überholung, wieder in den Turbinenraum gehoben wurde (24.11.2015).

Turbine am Südufer der Dreisam vor dem Wasserkraftwerk

Foto links:
Die Turbine gesehen von der Seite des Wassereinflusses.
Zu erkenne ist das Gehäuse des Kegelgetriebes, dessen vertikale Achse aus der Turbin hinausführt, um den Generator anzutreiben.
Im hinteren Teil der Turbine sind die Klappen des Leitapperats zu sehen.
Foto links mit Beschriftung

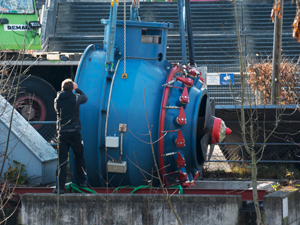

Foto rechts:
Die Turbine von der Seite gesehen.


Die Turbine von der Wasserausflusse-Seite gesehen:
Das probellerförmige Laufrad und die roten Gestänge, mit welchen die Klappen des Leitapperates hydraulisch eingestellt werden.
Die Hydraulik, um die Schaufeln des Laufrads zu verstellen, befinden sich im Gehäuse um die Laufradachse.
Foto rechts mit Beschriftung

Wiedereinbau der überholten Turbine am 24. November 2015

Aufnahmezeitraum: 12:52 Uhr bis 13:10 Uhr

Die folgenden Fotos wurden vom gegenüberliegenden, nördlichen Dreisamufer aus aufgenommen.

Mit einem fast 360°-Schwenk wird Turbine um den am Dreisamufer stehenden Kran vom Ufer vor dem Nordeingang des SC-Stations über den offenen Turbinenraum gehoben.

Die Turbine wird über den geöffneten Turbinenraum gehoben

Die Turbine wird gedreht
Über dem offenen Turbinenraum ist die Turbine seitenverkehrt angekommen: Die Öffnung zur Wasseraufnahme zeigt flussabwärts, das Laufrad flussaufwärts. Die Turbine wird – in der Luft hängend – gedreht. Dabei wirken mit: der Kranführer und das „Bodenpersonal“ neben der schwebenden Turbine.

Die Turbine wird in den Turbinenraum abgesenkt

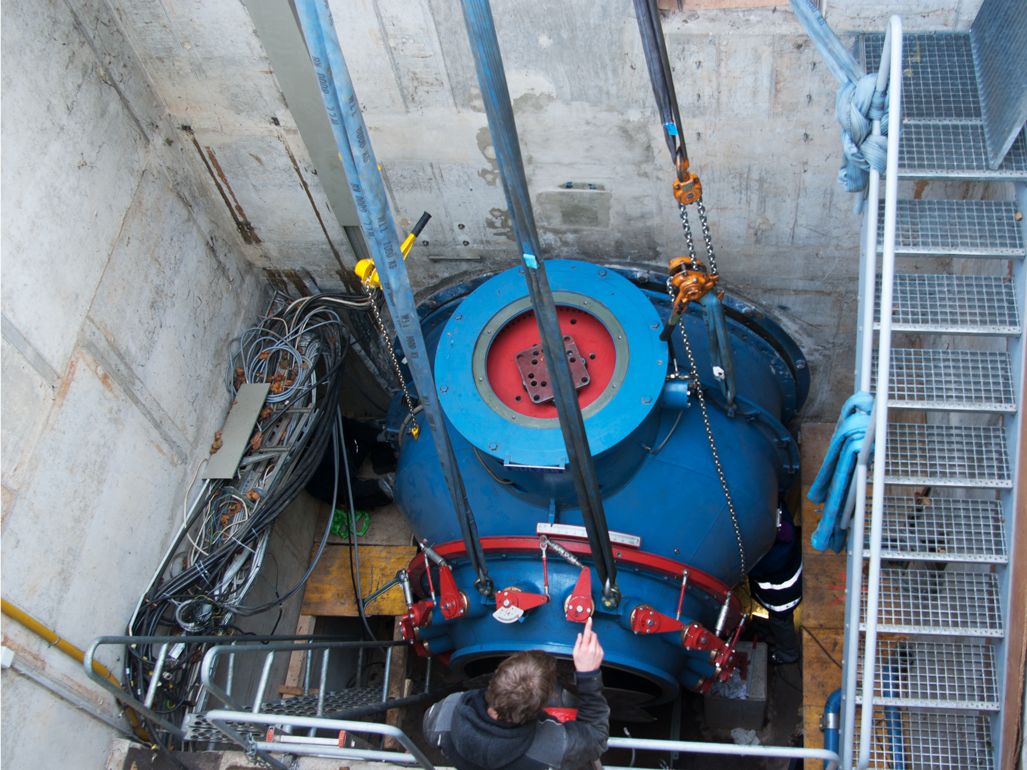

Die Turbine wird im Turbinenraum in Position gebracht
Im weiten Ring an der Wassereinlaufseite der Turbine sind Bohrungen für Schrauben, durch welche der Turbinenkörper an der Öffnung des Druckwasserrohrs verschraubt wird. Die Turbine muss also vom Kran passgenau vor die Druckwasserrohöffnung gehoben werden. Da der Kranfahrer nicht in den Turbinenraum hineinsehen kann, geschieht dies durch Zuruf eines Technikers aus dem Turbinenraum.

Links und Literatur

• Ecotrinova: Dreisam Wasserkraft-Weg; PDF-Wegbeschreibung, 9.10.2013; Zugriff im Mai 2024
• Freiburger Wasserweg: Ein ehemaliger Themenweg zu vielen Fragen des Wassers. Zehn bunt gestaltete Informationstafeln, von dem Freiburger Wasserexperten Jörg Lange entworfen und grafisch ausgearbeitet, wurden 2001 entlang eines zwei Kilometer langen Rundweges an beiden Ufern der Dreisam nahe des Ebneter Wasserwerkes aufgestellt.
  Die Tafel „Wie funktioniert das Wasserkraftwerk?“ enthielt die oben
  abgebildete Grafik. Auf dem Fotoausschnitt von 2015 (rechts) steht
  die Tafel noch.
  Der Wasserweg wurde 2017 abgebaut.
• Laufwasserkraftwerk: Ein Laufwasserkraftwerk oder Flusskraftwerk ist ein Wasserkraftwerk, welches mit kontinuierlich zufließendem Wasser ohne größere Speichermöglichkeit betrieben wird. Solche Kraftwerke stehen in aller Regel in oder an einem Fluss oder Bach. Das Wasser wird am Kraftwerk aufgestaut, wobei typischerweise nur ein relativ kleiner Höhenunterschied von einigen Metern erreicht wird. Meist wurden solche Kraftwerke an Stellen errichtet, an denen das Wasser ohnehin zwecks Regulierung des Wasserstands aufgestaut werden musste. [RP-Energie-Lexikon, Zugriff im Mai 2024]
• Wikipedia – Die freie Enzyclopädie: Kaplan-Turbine – Funktionsprinzip / Bauarten / Kaplan-ähnliche Bauformen; Zugriff im Mai 2024
• Wikipedia – Die freie Enzyclopädie: Wasserkraftwerk – Funktionsweise / Leistung / Typen von Wasserkraftwerken / Ökonomische Bedeutung / Ökologische und soziale Auswirkungen / Geschichte / Wappen / Wasserkraftwerke mit besonderen Merkmalen (Auswahl); Zugriff im Mai 2024

Juni 2024
